横流式闭式冷却塔

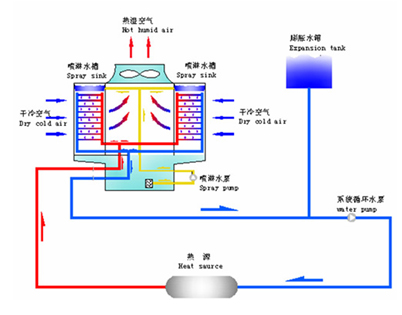

▲内循环水系统
盘管内被冷却后的循环水从塔体流出，由系统循环水泵送往热源（被冷却设备），经过换热升温的循环水再进入盘管冷却。

▲外循环水系统
外部喷淋水通过与盘管和填料接触换热达到冷却盘管内部循环水的目的后，落入下部水槽，由喷淋水泵送至喷淋水槽再次循环。
内循环被冷却水通过盘管与管外喷淋水和空气进行热质交换，避免了被冷却水与空气直接接触而导致的水质污染。由于喷淋水经过了PVC填料预冷却，其换热效果更加明显。

▲彻底杜绝冷却水系统由杂物、水垢引起的危害
经软化处理的冷却水在系统内闭路循环，与外界环境不直接接触，杜绝了由于漂浮物、粉尘、有害离子等进入冷却水系统并积聚而造成的效率降低、脏污故障等。

▲超强的耐久性
·热交换器盘管采用耐腐蚀强、传热效率高的磷脱氧铜传热管；
·钢制框架全部经热浸锌处理，或采用不锈钢材料；
·下部水槽、风机外壳、外面板等采用优质FRP或不锈钢材料；
·风机及其传动系统、喷淋泵全部采用进口部件，耐久性超强。

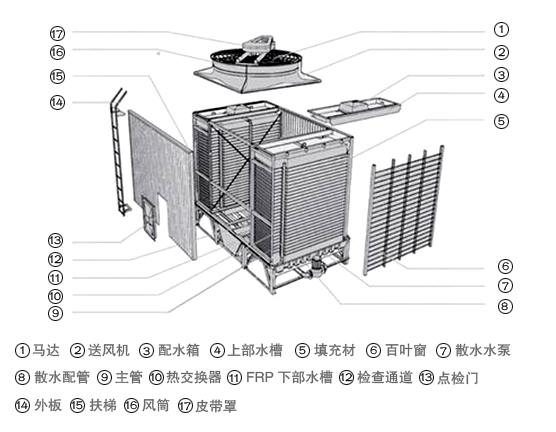

▲新型热交换器的采用使盘管的安装、更换彻底简化
·新型热交换器盘管与集管的连接采用了法兰连接方式，使热交换器盘管的安装、拆卸作业彻底简化。

·新型热交换器采用立体倾斜技术，彻底解决排水不畅及残留问题

▲新型换热器与填料的最优化布局使维护、保养更便捷
新型热交换器与高性能填料的最优化布局，使热交换盘管及填料的保养、清洗作业更加简单、方便。

▲新型风机的采用进一步提高了性能
采用三坐标逆解法设计的新型风机叶片，经整体钢模压力铸造制成并经严格的动平衡测试，排风能力提高，运转噪音进一步降低。

▲喷淋配管内部化
喷淋配管设置在冷却塔内部，省却了外部配管，使塔体外型更美观降低了现场配管费用。

『减震器』
冷却塔的送风机是旋转部分，多少会有些震动。这个震动可能会传至基础、建筑物上去，为了最大限度减少震动，我们提供多种减震方案。

Ⅰ冷却塔专用弹簧减震座
Ⅱ冷却塔专用橡胶减震垫

『电加热器』
在寒冷地区的冬季使用冷却塔的场合，循环水、散布水易冻结，因而引起配管、塔内部件的破裂。为了防止这一类事故的发生，我们推荐使用防冻部件，如电加热器，如需其它防冻方式可与公司联系。

『风筒直管、弯管』
冷却塔出风筒可根据用户现场需要，加装直管、45度弯管或90度弯管。
·电机
我们提供单速、双速、变频电机供客户选择，满足客户的不同需求

『电控箱』
可以对水泵，电机，电加热器等需要控制的设备进行集中管理和控制，方便安全，并且能实现远程控制。

『水箱』
系统的补水水箱供客户选择。

『加药水箱』
为满足客户对水质的不同要求，我们同时提供加药水箱。

▲喷淋水电热器选用表（KW）

冷却容量 RT环境温度-5℃-10℃-15℃20223252233022340223502336033480345100345125345
